CSI Safe 21 – Hướng dẫn cài đặt chi tiết – phanmemdohoa.com
CSI SAFE 21 là một trong những phần mềm phân tích và thiết kế kết cấu sàn, móng và bản đáy tiên tiến nhất hiện nay. Phiên bản 21 mang đến nhiều cải tiến đáng kể giúp các kỹ sư thiết kế kết cấu làm việc hiệu quả hơn. Trong bài viết này, chúng tôi sẽ hướng dẫn bạn cách cài đặt CSI SAFE 21 một cách chi tiết nhất. ️
Yêu cầu hệ thống cho CSI SAFE 21
Trước khi bắt đầu cài đặt, hãy đảm bảo máy tính của bạn đáp ứng các yêu cầu tối thiểu sau:
- Hệ điều hành: Windows 8.1, Windows 10, Windows 11 (phiên bản 64-bit)
- Bộ xử lý: Tối thiểu Intel Core i5 hoặc tương đương
- RAM: Tối thiểu 8GB (khuyến nghị 16GB hoặc cao hơn)
- Không gian ổ cứng: Tối thiểu 10GB trống
- Card đồ họa: Card đồ họa tương thích với OpenGL
Lưu ý quan trọng: CSI SAFE 21 chỉ hỗ trợ hệ điều hành 64-bit. Phần mềm sẽ không hoạt động trên hệ thống 32-bit.
Tải xuống CSI SAFE 21
Có hai phiên bản cài đặt chính của CSI SAFE 21:
- SAFEv2100CloudSetup.exe: Dành cho giấy phép Cloud và phiên bản dùng thử
- SAFEv2100LegacySetup.exe: Dành cho giấy phép Standalone và Network
Bạn có thể tải xuống phần mềm từ trang web chính thức của CSI hoặc từ Phần mềm đồ họa nếu bạn đã đăng ký tài khoản.
Giao diện chính của CSI SAFE 21
Hướng dẫn cài đặt chi tiết CSI SAFE 21
Bước 1: Chuẩn bị trước khi cài đặt
Trước khi bắt đầu cài đặt, bạn nên thực hiện các bước sau:
- Tắt tất cả các chương trình đang chạy
- Tạm thời tắt phần mềm diệt virus
- Đăng nhập với quyền Administrator
Bước 2: Tiến hành cài đặt
- Chạy file cài đặt: Nhấp đúp vào file cài đặt bạn đã tải xuống (SAFEv2100CloudSetup.exe hoặc SAFEv2100LegacySetup.exe)
- Quyền quản trị: Nếu được hỏi, hãy chọn “Run as administrator” và xác nhận
- Chấp nhận điều khoản: Đọc và chấp nhận các điều khoản sử dụng
- Chọn thư mục cài đặt: Mặc định là
C:Program FilesComputers and StructuresSAFE 21. Bạn có thể thay đổi nếu muốn - Microsoft C++ Redistributable: Nếu được nhắc, hãy cài đặt các gói Microsoft C++ Redistributable cần thiết
Quá trình cài đặt các gói Microsoft C++ Redistributable
Trong quá trình cài đặt, bạn có thể được yêu cầu khởi động lại máy tính. Hãy lưu lại tất cả công việc đang làm và khởi động lại khi được nhắc.
Bước 3: Cấu hình giấy phép
Sau khi cài đặt, bạn cần cấu hình giấy phép để sử dụng phần mềm. Quy trình phụ thuộc vào loại giấy phép bạn có:
Đối với giấy phép Cloud:
- Chạy CSI SAFE 21
- Nhập thông tin liên hệ của bạn
- Nhập Activation Key được cung cấp bởi CSI
Đối với giấy phép Standalone:
- Chạy CSILicenseAssistant từ thư mục cài đặt
- Chọn “Activate Standalone License”
- Nhập thông tin giấy phép của bạn
Đối với giấy phép Network:
- Đảm bảo bạn có thể truy cập máy chủ cấp phép
- Cấu hình CSI SAFE 21 để kết nối với máy chủ
Mẹo: Nếu bạn sử dụng phiên bản dùng thử, hãy nhớ rằng nó chỉ có hiệu lực trong 30 ngày và không thể sử dụng cho mục đích thương mại.
Các tính năng mới trong CSI SAFE 21 ✨
CSI SAFE 21 đi kèm với nhiều cải tiến đáng kể so với các phiên bản trước:

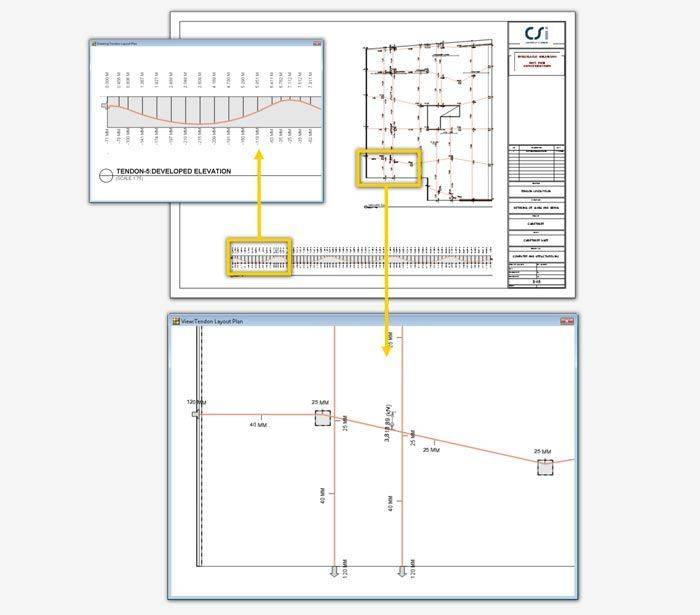

Thiết kế cáp dự ứng lực trong SAFE 21
- Menu chi tiết mới: Thêm menu chi tiết cho bê tông và thép, bao gồm xuất chi tiết cốt thép sang Autodesk Revit thông qua Revit sử dụng CSiXRevit
- Phân tích phần tử hữu hạn nâng cao: Cải tiến đáng kể cho phân tích vết nứt và thiết kế sàn bê tông dự ứng lực
- Dầm liên hợp: Hỗ trợ thiết kế với các lỗ lớn trên bản bụng theo Ấn phẩm SCI 355 và Eurocode 3
- Tích hợp BIM: Tương thích tốt hơn với các phần mềm BIM như Autocad và Revit
- Giao diện người dùng cải tiến: Giao diện được thiết kế lại giúp việc sử dụng phần mềm trực quan hơn
Các vấn đề thường gặp và cách khắc phục
1. Lỗi “Missing Microsoft C++ Redistributable”
Giải pháp: Tải và cài đặt các gói Microsoft C++ Redistributable mới nhất từ trang web chính thức của Microsoft.
2. Lỗi kích hoạt giấy phép
Giải pháp: Đảm bảo bạn đã kết nối internet. Nếu vẫn gặp vấn đề, hãy liên hệ với bộ phận hỗ trợ của CSI qua email hoặc điện thoại.
3. Lỗi “Hardware Graphics Acceleration”
Giải pháp: Cập nhật driver card đồ họa lên phiên bản mới nhất. Nếu vấn đề vẫn tồn tại, hãy vào Settings > Graphics Mode và chọn “Software OpenGL”.
4. Lỗi khi mở dự án từ phiên bản cũ
Giải pháp: CSI SAFE 21 có thể mở và chuyển đổi các file từ phiên bản cũ hơn, nhưng không ngược lại. Luôn sao lưu dự án trước khi chuyển đổi.
Ví dụ về thông báo lỗi trong CSI SAFE
5. Hiệu suất chậm
Giải pháp:
- Tăng RAM nếu có thể
- Đóng các ứng dụng khác khi sử dụng SAFE
- Trong các mô hình phức tạp, hãy sử dụng tùy chọn “Mesh Setup” để tối ưu hóa kích thước lưới
So sánh CSI SAFE 21 với các phiên bản trước
| Tính năng | SAFE 21 | SAFE 16 |
|---|---|---|
| Phân tích phi tuyến | ✅ Cải tiến đáng kể | ✅ Cơ bản |
| Thiết kế cáp dự ứng lực | ✅ Nâng cao | ✅ Cơ bản |
| Tích hợp BIM | ✅ Đầy đủ | ⚠️ Hạn chế |
| Phân tích vết nứt | ✅ Chi tiết | ⚠️ Cơ bản |
| Giao diện người dùng | ✅ Hiện đại, trực quan | ⚠️ Truyền thống |
| Hỗ trợ tiêu chuẩn mới | ✅ Đầy đủ | ❌ Hạn chế |
Kết luận
CSI SAFE 21 là một bước tiến đáng kể trong lĩnh vực phân tích và thiết kế kết cấu sàn, móng. Với giao diện hiện đại, các tính năng phân tích nâng cao và tích hợp BIM tốt hơn, đây là công cụ không thể thiếu đối với các kỹ sư kết cấu.
Bài viết đã hướng dẫn chi tiết cách cài đặt và sử dụng cơ bản CSI SAFE 21. Nếu bạn gặp bất kỳ vấn đề nào trong quá trình cài đặt hoặc sử dụng, đừng ngần ngại tham khảo tài liệu hướng dẫn chính thức hoặc liên hệ với đội ngũ hỗ trợ kỹ thuật.
Kết quả phân tích trong CSI SAFE 21
Để tìm hiểu thêm về các phần mềm thiết kế và phân tích kết cấu khác, bạn có thể tham khảo các bài viết về 3DS MAX, Sketchup hoặc VRAY trên Phần mềm đồ họa.
Tham khảo thêm: Nếu bạn muốn tìm hiểu chi tiết hơn về các tiêu chuẩn thiết kế trong CSI SAFE 21, bạn có thể tham khảo Phương pháp phần tử hữu hạn trên Wikipedia.
Chúc bạn thành công trong việc cài đặt và sử dụng CSI SAFE 21!
