ANSYS Motor-CAD 2023 – Hướng dẫn cài đặt chi tiết
ANSYS Motor-CAD là giải pháp phần mềm hàng đầu cho việc thiết kế và phân tích động cơ điện. Phiên bản 2023 mang đến nhiều cải tiến quan trọng, giúp các kỹ sư và nhà thiết kế nâng cao hiệu suất làm việc. Bài viết này sẽ hướng dẫn bạn từng bước cài đặt ANSYS Motor-CAD 2023 một cách đầy đủ và chi tiết nhất.
Motor-CAD 2023 là gì và tại sao nên sử dụng?
ANSYS Motor-CAD là phần mềm mô phỏng đa vật lý chuyên dụng cho việc thiết kế động cơ điện. Phần mềm này cung cấp một môi trường tích hợp cho phép người dùng nhanh chóng thiết kế và phân tích hiệu suất máy điện quay.
“ANSYS Motor-CAD là công cụ thiết kế và phân tích động cơ điện toàn diện nhất hiện nay, giúp rút ngắn thời gian thiết kế từ vài tháng xuống chỉ còn vài ngày.” – Theo đánh giá từ các chuyên gia trong ngành
Với phiên bản 2023, ANSYS đã tích hợp nhiều tính năng mới như:
- Phân tích nhiệt điện từ nhanh hơn gấp 5 lần
- Giao diện người dùng được cải tiến đáng kể ✨
- Tích hợp với hệ sinh thái ANSYS hoàn chỉnh hơn
- Thư viện vật liệu phong phú hơn
- Các thuật toán tối ưu hóa mới
Yêu cầu hệ thống trước khi cài đặt
Trước khi bắt đầu cài đặt ANSYS Motor-CAD 2023, hãy đảm bảo máy tính của bạn đáp ứng các yêu cầu sau:
| Thành phần | Yêu cầu tối thiểu | Khuyến nghị |
|---|---|---|
| Hệ điều hành | Windows 10 (64-bit) | Windows 10/11 (64-bit) bản mới nhất |
| Bộ vi xử lý | Intel Core i5 hoặc AMD Ryzen 5 | Intel Core i7/i9 hoặc AMD Ryzen 7/9 |
| Bộ nhớ RAM | 8GB | 16GB hoặc cao hơn |
| Card đồ họa | Tương thích OpenGL | NVIDIA GeForce hoặc Quadro 4GB+ |
| Ổ cứng | 10GB không gian trống | SSD với 20GB+ không gian trống |
| Độ phân giải màn hình | 1366 x 768 | 1920 x 1080 trở lên |
Bạn cũng cần:
- Quyền quản trị viên trên máy tính
- Kết nối internet để kích hoạt bản quyền
- Phiên bản mới nhất của Microsoft .NET Framework 4.8 hoặc cao hơn
Hướng dẫn cài đặt ANSYS Motor-CAD 2023 từng bước
Bước 1: Tải xuống bộ cài đặt
Có hai cách chính để tải xuống ANSYS Motor-CAD 2023:
- Từ trang web chính thức: Truy cập trang web ANSYS và đăng nhập vào tài khoản của bạn. Sau đó, điều hướng đến phần tải xuống và chọn Motor-CAD 2023.
- Từ cổng khách hàng ANSYS: Đăng nhập vào ANSYS Customer Portal và tìm phần Motor-CAD 2023 trong mục tải xuống phần mềm.
Bạn sẽ nhận được file cài đặt có định dạng .exe hoặc .zip. Nếu là file nén, hãy giải nén trước khi tiến hành cài đặt.
Bước 2: Chuẩn bị cài đặt ️
Để đảm bảo quá trình cài đặt diễn ra suôn sẻ:
- Đóng tất cả các ứng dụng đang chạy, đặc biệt là các phần mềm ANSYS khác
- Tạm thời tắt phần mềm diệt virus hoặc firewall
- Đảm bảo bạn đang đăng nhập với quyền quản trị viên
Bước 3: Tiến hành cài đặt ⚙️
- Khởi động bộ cài đặt: Click đúp vào file
ANSYS_Motor-CAD_2023_Setup.exe Chấp nhận điều khoản: Đọc kỹ và chấp nhận thỏa thuận cấp phép
Chọn thư mục cài đặt: Mặc định là
C:Program FilesANSYS Incv231MotorCAD, bạn có thể thay đổi nếu muốnChọn các thành phần cài đặt:
- Motor-CAD Core (Bắt buộc) ✅
- EMag Module (Mô phỏng điện từ) ✅
- Therm Module (Phân tích nhiệt) ✅
- Lab Module (Mô phỏng hiệu suất) ✅
- Mechanical Module (Mô phỏng cơ học) ✅
- Documentation (Tài liệu hướng dẫn) ✅
- Examples (Các ví dụ mẫu) ✅
Cấu hình thêm: Chọn ngôn ngữ và các tùy chọn khác
Bắt đầu cài đặt: Nhấn “Install” và chờ quá trình hoàn tất
Bước 4: Kích hoạt bản quyền
Sau khi cài đặt hoàn tất, bạn cần kích hoạt phần mềm:
- Khởi động ANSYS Motor-CAD 2023
- Hệ thống sẽ hiển thị hộp thoại “License Configuration”
- Chọn một trong các phương thức sau:
- License File: Nếu bạn đã có file license (.lic)
- License Server: Nhập thông tin máy chủ license (thường dùng trong doanh nghiệp)
- Ansys Licensing Portal: Đăng nhập và kích hoạt trực tuyến
- Hoàn tất quá trình kích hoạt theo hướng dẫn
Lưu ý: Nếu bạn sử dụng phiên bản dùng thử, chọn “Trial License” và làm theo hướng dẫn để nhận license tạm thời trong 30 ngày.
Các tính năng chính của ANSYS Motor-CAD 2023
ANSYS Motor-CAD 2023 đi kèm với nhiều tính năng mạnh mẽ, giúp kỹ sư thiết kế động cơ hiệu quả hơn:
1. Môi trường thiết kế tích hợp toàn diện
Phần mềm cung cấp một môi trường thiết kế đa vật lý, cho phép phân tích đồng thời các khía cạnh điện từ, nhiệt, cơ học và hiệu suất của động cơ điện.
2. Thư viện mẫu phong phú
ANSYS Motor-CAD 2023 đi kèm với thư viện đa dạng các mẫu động cơ và máy phát điện, bao gồm:
- Động cơ cảm ứng (IM)
- Động cơ đồng bộ nam châm vĩnh cửu (PMSM)
- Động cơ đồng bộ từ trở (SRM)
- Động cơ DC không chổi than (BLDC)
- Và nhiều loại khác
3. Phân tích hiệu suất toàn diện
Phần mềm cho phép phân tích:
- Đặc tính torque-speed
- Hiệu suất tại nhiều điểm hoạt động
- Mất mát sắt từ và đồng
- Phân bố nhiệt độ
- Phân tích rung động và tiếng ồn
4. Tích hợp với hệ sinh thái ANSYS
Motor-CAD 2023 tích hợp mạnh mẽ với các sản phẩm khác trong hệ sinh thái ANSYS như 3DS MAX, Maxwell, Fluent, cho phép phân tích chuyên sâu hơn.
Các vấn đề thường gặp và cách khắc phục
Dưới đây là một số vấn đề phổ biến mà người dùng có thể gặp phải khi cài đặt ANSYS Motor-CAD 2023:
1. Lỗi “Missing Prerequisite Components”
Nguyên nhân: Thiếu các thành phần cần thiết như .NET Framework
Giải pháp: Cài đặt .NET Framework 4.8 hoặc mới hơn từ trang web Microsoft

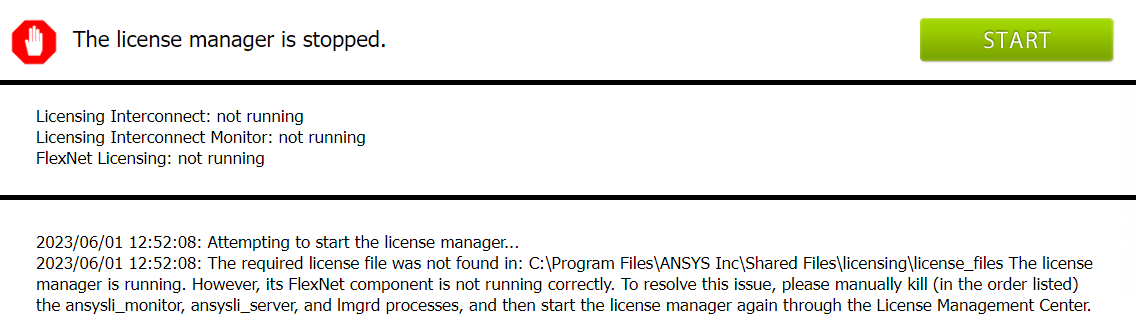

2. Lỗi kích hoạt license
Nguyên nhân: Kết nối internet không ổn định hoặc firewall chặn
Giải pháp:
- Kiểm tra kết nối internet
- Tạm thời tắt firewall
- Liên hệ bộ phận hỗ trợ ANSYS nếu vẫn gặp vấn đề
3. Lỗi “Installation Failed”
Nguyên nhân: Không đủ quyền hạn hoặc ổ đĩa hết dung lượng
Giải pháp:
- Chạy bộ cài đặt với quyền quản trị
- Dọn dẹp ổ đĩa để có thêm không gian
4. Phần mềm chạy chậm sau khi cài đặt
Nguyên nhân: Cấu hình máy tính không đủ mạnh
Giải pháp:
- Nâng cấp RAM hoặc GPU
- Điều chỉnh các tùy chọn hiệu suất trong Motor-CAD
- Đóng các ứng dụng không cần thiết khi chạy Motor-CAD
So sánh ANSYS Motor-CAD 2023 với các phiên bản trước
| Tính năng | Motor-CAD 2022 | Motor-CAD 2023 |
|---|---|---|
| Tốc độ mô phỏng điện từ | Cơ bản | Nhanh hơn 5 lần ⚡ |
| Giao diện người dùng | Truyền thống | Hiện đại, trực quan hơn |
| Hỗ trợ mô phỏng đa vật lý | Có giới hạn | Toàn diện, tích hợp sâu |
| Công cụ tối ưu hóa | Cơ bản | Nâng cao với thuật toán AI |
| Tích hợp với ANSYS Workbench | Giới hạn | Hoàn chỉnh ✅ |
| Hỗ trợ định dạng file CAD | Giới hạn | Mở rộng (STEP, IGES, Parasolid) |
Các câu hỏi thường gặp (FAQ) ❓
ANSYS Motor-CAD 2023 có phù hợp với người mới bắt đầu không?
Có! Mặc dù là phần mềm chuyên nghiệp, Motor-CAD 2023 có giao diện trực quan và nhiều tài liệu hướng dẫn. Người mới bắt đầu có thể sử dụng các mẫu có sẵn để làm quen dần với phần mềm. Bạn cũng có thể tham khảo các bài hướng dẫn từ Phần mềm đồ họa để làm quen nhanh hơn.
Tôi có thể nâng cấp từ phiên bản cũ lên ANSYS Motor-CAD 2023 không?
Có, bạn có thể nâng cấp từ các phiên bản trước đó. Tuy nhiên, bạn cần license mới hoặc cập nhật license hiện tại. Quá trình nâng cấp không xóa phiên bản cũ, vì vậy bạn có thể giữ cả hai phiên bản nếu muốn.
ANSYS Motor-CAD 2023 có phiên bản dùng thử không?
Có, ANSYS cung cấp phiên bản dùng thử 30 ngày cho Motor-CAD 2023. Bạn cần đăng ký tài khoản trên trang web ANSYS và gửi yêu cầu dùng thử.
Motor-CAD 2023 có tương thích với các phần mềm CAD khác không?
Có, Motor-CAD 2023 hỗ trợ nhập/xuất các định dạng file CAD phổ biến như STEP, IGES, Parasolid. Nó cũng tích hợp tốt với các phần mềm như Autocad và Sketchup.
Kết luận
ANSYS Motor-CAD 2023 là một bước tiến lớn trong lĩnh vực thiết kế và mô phỏng động cơ điện. Với giao diện cải tiến, hiệu suất cao hơn và khả năng tích hợp mạnh mẽ, phần mềm này đáp ứng nhu cầu của cả nhà thiết kế mới bắt đầu lẫn chuyên gia lâu năm.
Việc cài đặt và cấu hình Motor-CAD 2023 khá đơn giản nếu bạn làm theo các bước được hướng dẫn trong bài viết này. Dù bạn là sinh viên, kỹ sư hay nhà nghiên cứu, Motor-CAD 2023 đều cung cấp các công cụ cần thiết để thiết kế và tối ưu hóa động cơ điện hiệu quả.
Nếu bạn quan tâm đến các phần mềm đồ họa và kỹ thuật khác, đừng quên ghé thăm Phần mềm đồ họa để khám phá thêm nhiều tài nguyên hữu ích!
Để biết thêm thông tin chuyên sâu về lý thuyết thiết kế động cơ điện, bạn có thể tham khảo trang Wikipedia về động cơ điện hoặc tìm hiểu thêm về các công nghệ mô phỏng hiện đại.
Chúc bạn thành công trong việc sử dụng ANSYS Motor-CAD 2023!
